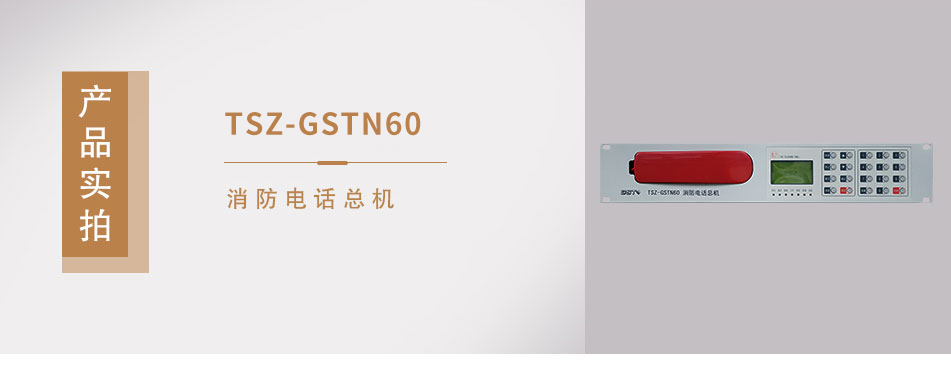

新疆TSZ-GSTN60消防電話總機

簡要描述：

采用兩總線控制。總機、電話分機及電話插孔接口之間兩總線連接，使得系統布線達到最小化，工程施工簡單。

更新時間：2022-11-22 15:26:57
訪 問 量：37973

產品咨詢聯系我們

新疆產品展示

/ Products Classification 點擊展開+

新疆火災自動報警系統

新疆氣體滅火系統

新疆電氣火災監控系統

新疆消防電源監控系統

新疆防火門監控系統

新疆應急照明疏散系統

新疆極早期空氣采樣系統

新疆消防余壓監控系統

新疆可燃?xì)怏w監控系統

新疆智慧消防物聯網系統

新疆聯網及通訊接口

新疆海灣消防技術視頻

圖探系統

詳細介紹

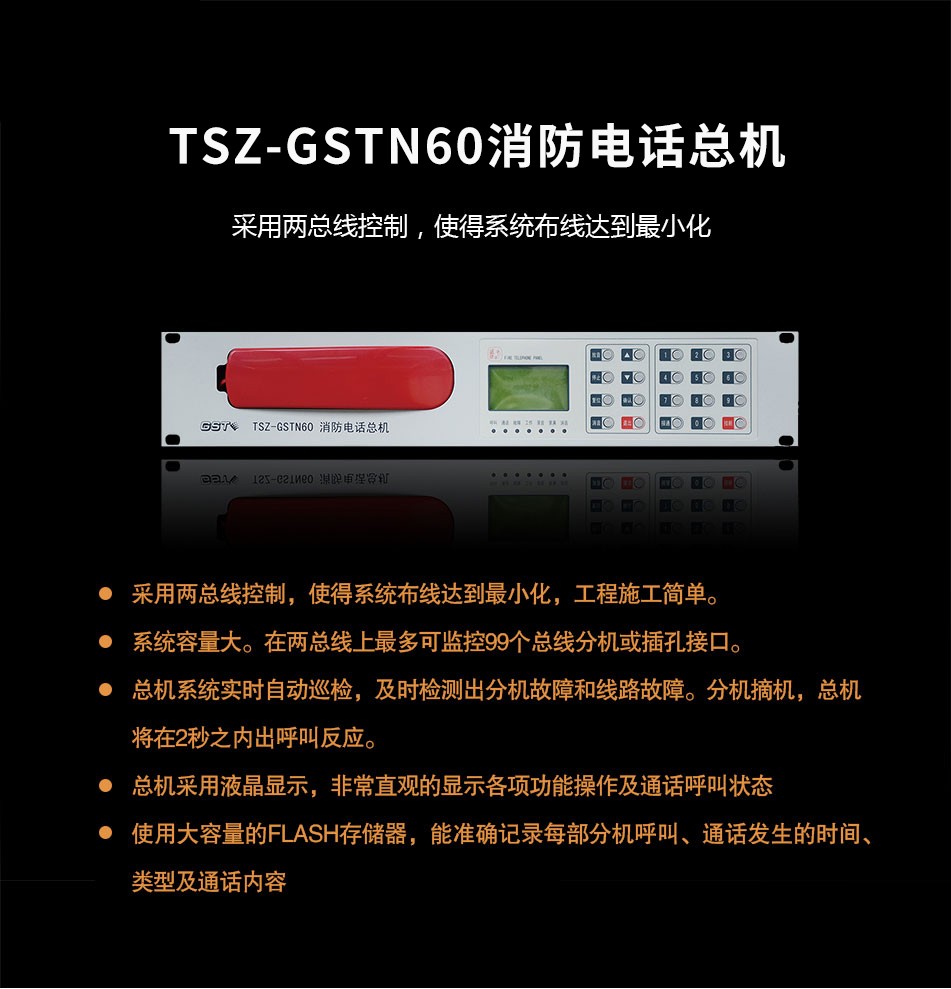

一，特點

　　采用兩總線控制?？倷C(jī)、電話分機及電話插孔接口之間兩總線連接，使得系統布線達到最小化，工程施工簡單。

　　系統容量大。在兩總線上最多可監控99個總線分機或插孔接口。

　　總機系統實時自動巡檢，及時檢測出分機故障和線路故障。分機摘機，總機將在2秒之內出呼叫反應。

　　總機采用液晶漢字圖形顯示，可以非常直觀的顯示各項功能操作及通話呼叫狀態，使用非常便利。

　　總機中使用了一片大容量的FLASH存儲器，可以存儲9小時以上的通話錄音，及500條記錄，能準確記錄每部分機呼叫、通話發生的時間、類型及通話內容，

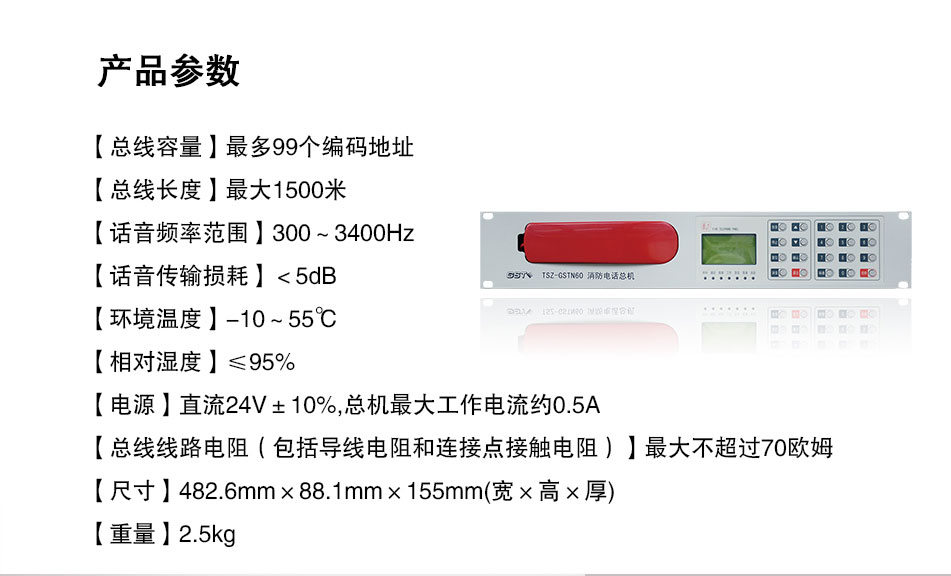

二，技術指標

　　電源：直流24V±10%,總機更大工作電流約0.5A

　　總線線路電阻（包括導線電阻和連接點接觸電阻）：更大不超過70歐姆

　　總線容量：最多99個編碼地址

　　總線長度：更大 1500米

　　話音頻率范圍：300～3400Hz

　　話音傳輸損耗：＜5dB

　　工作環境：環境溫度：-10～55℃；相對濕度：≤95%

　電話總機的尺寸和重量　　尺寸：482.6mm×88.1mm×155mm(寬×高×厚)，重量：2.5kg

三，總機結構特征、安裝與布線

　　電話總機的安裝方式采用2U標準上架式結構。線路傳輸?shù)恼Z(yǔ)音信號是小幅度的模擬信號，極易受到空間輻射、報警系統、廣播系統等信號干擾，所以現場布線時，電話系統的穿線管道應獨立敷設，不要同報警系統、廣播系統等線路同管穿線，采用的導線宜選用截面積不小于1.0mm2的屏蔽雙色雙絞線，這樣可以保證清晰的話音質量。

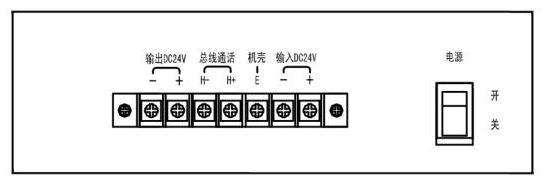

　　上圖中，“總線通話H+H-”連接總線分機和插孔接口或消防電話中繼器，接線時分正負極性，　　接反不能正常工作，但不會損壞總線部件。“輸入DC24V和機殼E”連接外部直流電源和AC220V保護地。
